On reçoit régulièrement des retours de pros qui ont commandé un Renault Master L2H2 pour leurs tournées ou leurs chantiers, et qui se retrouvent bloqués devant un portail industriel le premier jour. Le fourgon passe « en théorie », mais en pratique la galerie de toit, le chargement ou les suspensions affaissées changent la donne. Voici comment anticiper ces situations avant qu’elles ne coûtent une carrosserie ou un portail.
Hauteur réelle du Master L2H2 : pourquoi la fiche technique ne suffit pas
Le piège le plus fréquent vient d’un réflexe compréhensible : on lit la hauteur hors tout sur le configurateur Renault, on la compare à la hauteur libre du portail, et on considère que c’est réglé. Le problème, c’est que la hauteur extérieure du Master L2H2 varie selon la motorisation et les équipements d’usine.
Lire également : Cartes des autoroutes de France interactives : les outils gratuits à connaître
Un Master thermique et un Master électrique en configuration L2H2 n’affichent pas la même cote au millimètre. Le châssis, le type de suspension, le poids des batteries modifient l’assiette du véhicule. Ajoutez une galerie, un hayon élévateur ou simplement un coffre de toit, et vous gagnez plusieurs centimètres en hauteur que la fiche catalogue ne reflète pas.

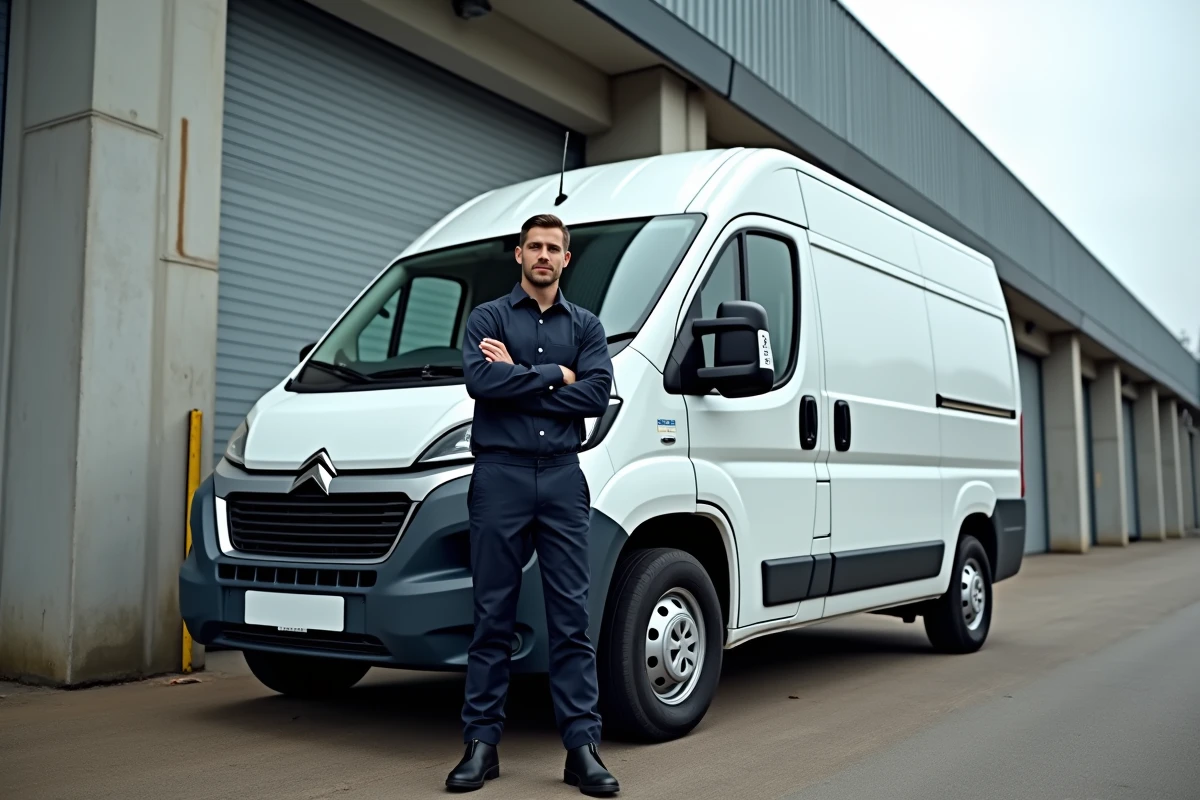

La seule méthode fiable reste la mesure sur sol plat, véhicule à vide, sans accessoire. C’est cette cote de référence qu’on confronte ensuite à la hauteur libre réelle du passage, pas celle indiquée sur un plan d’architecte vieux de dix ans.
A lire également : Autoroute en France gratuite : stratégies pour réduire vos frais de carburant
Portail industriel et hauteur de passage : les cotes à vérifier sur site
Côté portail, on pense souvent que la hauteur annoncée correspond à l’espace libre sous le linteau une fois le tablier relevé. En réalité, plusieurs éléments réduisent la hauteur de passage utile.
- Les rails de guidage et le mécanisme d’enroulement (sur une porte sectionnelle ou à enroulement) grignotent de la hauteur sous plafond, parfois plus qu’on ne l’imagine
- Un portail coulissant autoportant avec poutre supérieure impose un gabarit fixe qui ne correspond pas toujours à la hauteur totale de l’ouverture
- Les butées de sol, les joints d’étanchéité ou les bavettes anti-vent ajoutent quelques centimètres en bas, réduisant encore le passage réel
Mesurer la hauteur libre réelle sous portail ouvert, à plusieurs points de la largeur (le sol industriel n’est pas toujours plan), évite les approximations. On recommande de prendre la cote la plus basse des trois mesures.

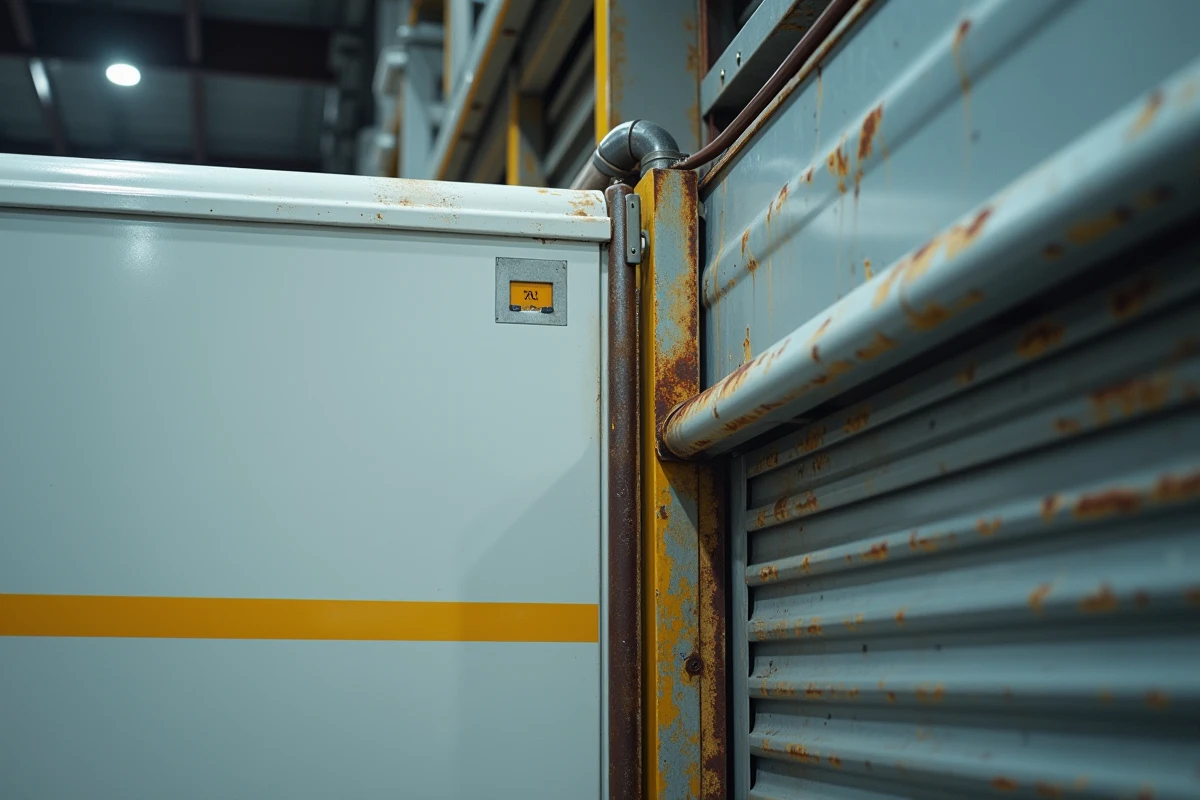

Marge de sécurité entre véhicule et portail : le calcul que personne ne fait
Même quand les cotes semblent compatibles sur le papier, il faut intégrer les variables dynamiques. Un Master L2H2 chargé s’affaisse sur ses suspensions arrière. Sur un véhicule bien chargé, l’avant remonte et la hauteur au point le plus haut (souvent l’arête supérieure de la cellule, côté avant) peut augmenter sensiblement par rapport à la mesure à vide.
Les retours varient sur ce point selon l’état des suspensions et le type de chargement, mais prévoir une marge minimale de dix centimètres entre le point haut du véhicule chargé et le passage libre reste une règle de terrain qui a fait ses preuves. En dessous, le moindre dos-d’âne à l’entrée du site ou une légère pente peut provoquer un contact.
Cas concret : entrée de zone logistique avec rampe
Sur certains sites, l’accès au quai passe par une rampe ascendante juste avant le portail. Le véhicule se retrouve incliné vers l’arrière pendant une fraction de seconde, ce qui projette le toit vers le haut. C’est dans cette configuration qu’on voit le plus de dégâts, parce que le conducteur a vérifié la hauteur sur du plat et n’a pas anticipé l’angle de la rampe.
Normes des portails industriels : ce que la NF EN 13241-1 impose
Du côté du portail lui-même, la norme NF EN 13241-1 encadre la sécurité et les performances des portes et portails industriels, commerciaux et de garage. Elle couvre la résistance mécanique, la tenue au vent, l’étanchéité, mais aussi les dispositifs de sécurité en cas de défaillance.
Cette norme doit être croisée avec d’autres références pour les automatismes :
- NF EN 12453 pour la sécurité d’utilisation des portes motorisées
- NF EN 12604 pour les exigences mécaniques des systèmes de fermeture
- NF EN 12978 pour les dispositifs de détection (cellules, bords sensibles)
Un portail conforme à ces normes intègre normalement des dispositifs d’arrêt en cas d’obstacle. En pratique, un bord sensible mal réglé ou une cellule photo-électrique trop haute ne détectera pas le toit d’un fourgon qui frôle le linteau. Vérifier le positionnement et le bon fonctionnement de ces capteurs fait partie de la maintenance, mais on le constate rarement dans les audits terrain.
Adapter le portail ou adapter le véhicule : arbitrage terrain
Quand l’incompatibilité est avérée, deux options se présentent. La première consiste à modifier le portail : rehausser l’ouverture, changer le type de porte (passer d’une sectionnelle à un rideau à enroulement rapide qui libère plus de hauteur sous linteau), ou simplement déplacer le mécanisme. C’est souvent coûteux et long, surtout sur un bâtiment existant avec une structure porteuse qui limite les modifications.
La seconde option concerne le véhicule. Avant de changer de fourgon, on peut agir sur les accessoires : retirer la galerie de toit quand elle n’est pas indispensable, remplacer des suspensions fatiguées qui laissent le véhicule s’affaisser de manière asymétrique, ou tout simplement revoir l’itinéraire interne au site pour emprunter un accès avec une hauteur libre supérieure.
Signalétique et procédure d’accès
Installer une potence de gabarit (la barre suspendue avec des chaînes) quelques mètres avant le portail reste la solution la plus simple et la moins chère pour alerter un conducteur. Le contact avec les chaînes est sans conséquence, contrairement au contact avec un linteau en béton ou un tablier métallique.
Le sujet paraît simple sur le papier, mais il combine des variables rarement réunies dans un même document : la cote réelle du véhicule selon sa configuration, la hauteur libre réelle du portail selon son type et son état, et les conditions dynamiques de passage. Croiser ces trois données avant la première livraison, c’est ce qui sépare un accès fluide d’une tôle froissée dès la première semaine.
