Quand vous appuyez sur le bouton de verrouillage central ou sur la télécommande de votre véhicule, un petit moteur électrique encastré dans la portière exécute l’ordre en une fraction de seconde. Ce moteur, c’est l’actionneur de verrouillage de porte. La question que peu de conducteurs se posent : quel organe envoie réellement le signal qui déclenche cet actionneur, et comment la chaîne de commande s’organise entre votre doigt et le pêne de la serrure ?
Le calculateur de carrosserie, véritable cerveau du verrouillage centralisé
Sur la plupart des véhicules produits depuis la fin des années 1990, l’actionneur de serrure ne reçoit pas directement le courant du bouton de porte. Un intermédiaire électronique orchestre la manœuvre : le module de contrôle de carrosserie, souvent désigné par l’acronyme BCM (Body Control Module).
A lire aussi : Est-ce qu'Avis effectuera une vérification de crédit ?
Ce calculateur centralise la gestion de nombreuses fonctions : éclairage intérieur, essuie-glaces, lève-vitres et verrouillage des portes. Quand un signal de verrouillage arrive, le BCM vérifie plusieurs conditions avant d’alimenter l’actionneur. La vitesse du véhicule, l’état du contact, la position de la boîte de vitesses peuvent entrer dans l’équation.
Le BCM communique via le réseau multiplexé du véhicule (généralement un bus CAN). Cela signifie que le signal de verrouillage transite par un réseau de données, pas par un simple fil reliant le bouton au moteur. Cette architecture explique pourquoi un problème de réseau CAN peut provoquer des dysfonctionnements de verrouillage sans que l’actionneur lui-même soit en cause.
A découvrir également : Est-ce que 2 chaussettes de neige suffisent ?
Sources du signal : télécommande, bouton et accès sans clé
Plusieurs dispositifs peuvent déclencher le verrouillage, mais tous convergent vers le même calculateur de carrosserie. La nature du signal initial diffère selon la source.
Télécommande et récepteur radiofréquence
Lorsque vous utilisez la télécommande, celle-ci émet un signal radio codé. Un récepteur intégré au véhicule (parfois logé dans le BCM lui-même) capte et authentifie ce signal. Si le code correspond, le calculateur envoie la commande de verrouillage ou de déverrouillage aux actionneurs concernés.
Bouton de porte intérieur et contacteur
Le bouton physique de verrouillage sur la portière fonctionne comme un simple contacteur. Il envoie une information logique au BCM, qui décide ensuite d’activer ou non les actionneurs de toutes les portes. Sur certains modèles, appuyer sur le bouton conducteur verrouille l’ensemble des portes en une seule impulsion.
Système d’accès sans clé
Les systèmes d’accès sans clé ajoutent une couche supplémentaire. Des antennes réparties autour du véhicule détectent la proximité de la clé électronique. Le verrouillage peut alors se déclencher automatiquement lorsque le porteur de la clé s’éloigne au-delà d’un certain périmètre. Le BCM reste le décisionnaire final, mais la détection de proximité remplace l’action manuelle du conducteur.

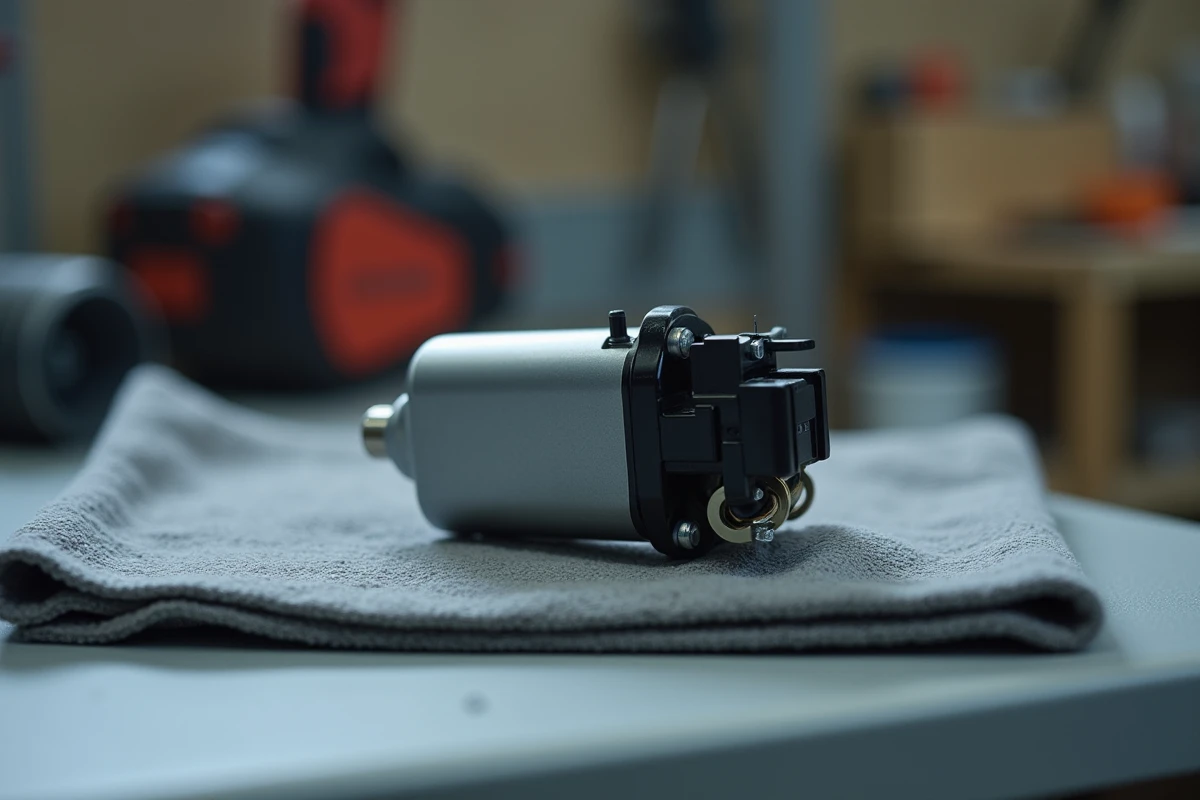

Fonctionnement électrique de l’actionneur de verrouillage
L’actionneur lui-même est un petit moteur à courant continu couplé à un mécanisme de tringlerie. Quand le BCM lui envoie du courant dans un sens, le moteur pousse le pêne en position verrouillée. En inversant la polarité, le moteur tire le pêne pour déverrouiller.
Cette inversion de polarité est gérée par un relais ou un circuit en pont H intégré au calculateur. L’actionneur ne possède aucune intelligence propre : il exécute sans distinction l’ordre électrique reçu. C’est un composant purement mécanique et électrique, sans électronique embarquée.
Certains véhicules utilisent des actionneurs à solénoïde plutôt qu’à moteur rotatif. Le principe de commande reste identique : le BCM contrôle l’alimentation, et le solénoïde déplace le pêne par attraction magnétique.
Retour d’état et capteurs de position de porte
Un aspect souvent ignoré concerne le retour d’information. Sur les véhicules équipés d’un tableau de bord indiquant l’état des portes, un capteur de position renseigne le BCM sur l’état réel du verrouillage. Ce capteur, généralement un micro-contacteur ou un capteur à effet Hall, permet au système de savoir si la porte est effectivement verrouillée, déverrouillée ou en position intermédiaire.
Sans ce retour d’état, le calculateur envoie un ordre mais ne sait pas s’il a été exécuté. C’est une distinction technique qui a des conséquences directes sur le diagnostic de panne. Un actionneur qui reçoit le signal mais ne bouge pas génère une incohérence entre la commande envoyée et l’état remonté au tableau de bord.
Dans le domaine de la domotique, cette logique de commande associée à un retour d’état se retrouve sur les serrures connectées. Un capteur d’état de porte complète l’information de la serrure pour savoir non seulement si le verrou est activé, mais aussi si la porte est physiquement fermée.
Diagnostic de panne : localiser le problème dans la chaîne de commande
Quand un verrouillage centralisé ne fonctionne plus, le réflexe est de suspecter l’actionneur. Les retours terrain montrent que la panne se situe ailleurs dans une proportion non négligeable de cas. Pour isoler le problème, il faut remonter la chaîne de commande :
- Vérifier si le BCM envoie bien le signal électrique à l’actionneur (mesure de tension aux bornes du connecteur de l’actionneur)
- Tester l’actionneur en lui appliquant directement une tension : s’il fonctionne, le problème est en amont
- Contrôler l’état du réseau CAN avec un outil de diagnostic pour détecter d’éventuelles erreurs de communication
- Inspecter le récepteur de télécommande si seule la commande à distance est affectée
Un actionneur qui émet des bruits anormaux (cliquetis, grincements) ou qui verrouille de manière intermittente est généralement en fin de vie mécanique. En revanche, une absence totale de réaction pointe plus souvent vers le BCM ou le câblage que vers l’actionneur lui-même.
La confusion entre ces deux types de panne entraîne des remplacements inutiles d’actionneurs, alors que le vrai problème peut être un connecteur oxydé ou un fusible grillé sur le circuit du module de carrosserie.
Le verrouillage de porte automobile repose sur une architecture où l’actionneur n’est que l’exécutant final. Le calculateur de carrosserie reste le maillon central, celui qui reçoit, authentifie et distribue les ordres de verrouillage, quelle que soit la source du signal. Comprendre cette hiérarchie évite de remplacer une pièce fonctionnelle quand la panne se situe plusieurs étages plus haut dans la chaîne électronique.
